toyorobot Đơn Trục GCH12 là giải pháp lý tưởng cho các ứng dụng tự động hóa công nghiệp yêu cầu độ chính xác cao và hiệu suất ổn định. Với thiết kế hiện đại và các tính năng tiên tiến, sản phẩm này mang lại hiệu suất và độ tin cậy tối đa.

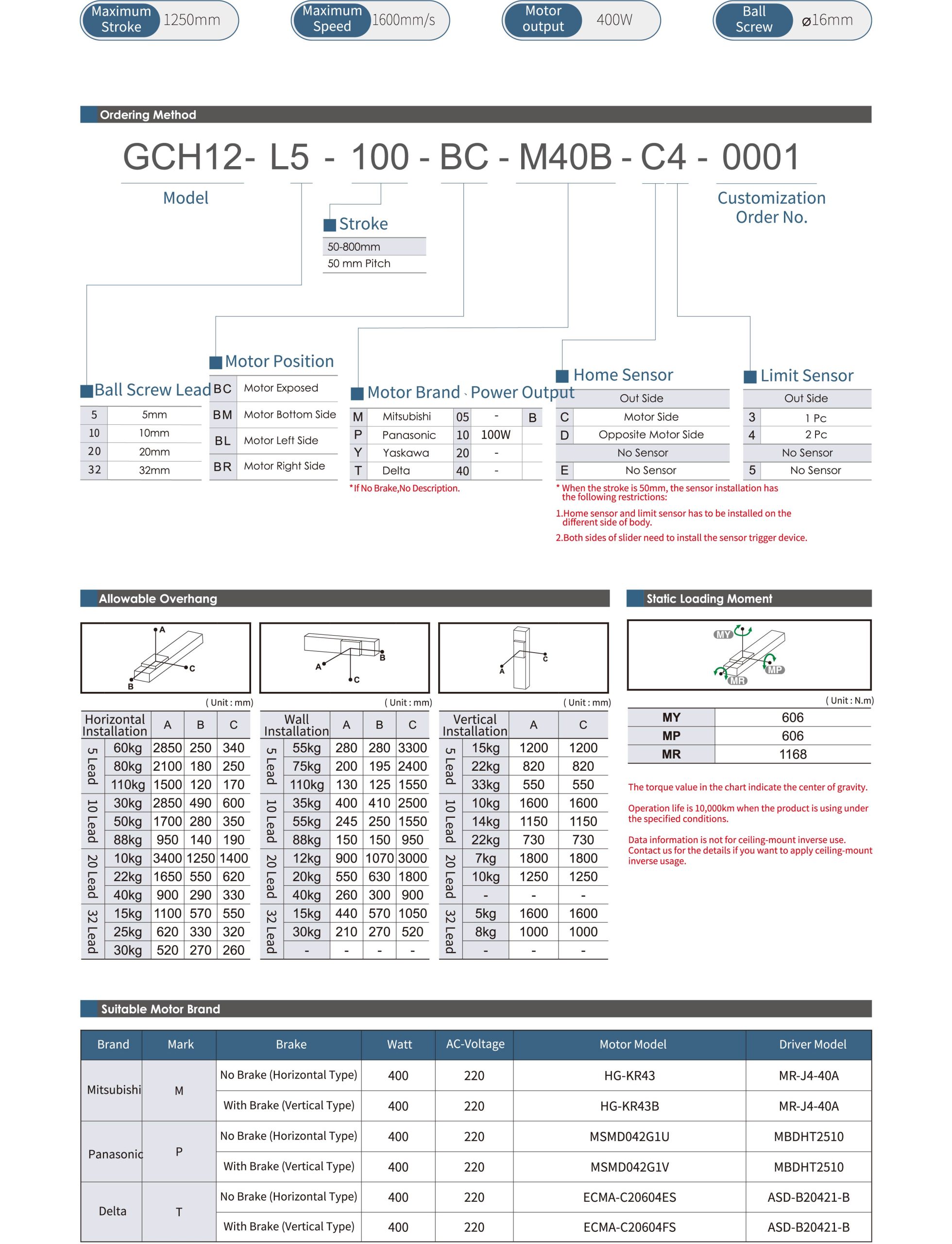

I. Thông số kỹ thuật:

• Độ chính xác lặp lại vị trí: ±0.005 mm
• Đạo trình vít: 5/10/20/32 mm
• Tốc độ tối đa: 300/500/1200/1920 mm/s
• Trọng lượng có thể mang theo tối đa (sử dụng ngang): 110/88/40/30 kg
• Trọng lượng có thể mang theo tối đa (sử dụng dọc): 33/22/10/8 kg
• Lực đẩy định mức: 1388/694/347/218 N
• Hành trình tiêu chuẩn: 50-1250 / 50 mm

Lưu ý quan trọng:

• Khi hành trình quá 550 mm, vít sẽ bị lệch. Trong trường hợp này, hãy giảm tốc độ.
• Cài đặt tăng giảm tốc mô tơ là 0.2 giây.

II. Ưu điểm nổi bật của Robot Đơn Trục GCH12 Toyorobot:

1. Độ Chính Xác Tuyệt Đối: Với độ chính xác lặp lại vị trí chỉ ±0.005 mm, Robot GCH12 đảm bảo hoạt động ổn định và đáng tin cậy trong mọi ứng dụng công nghiệp.
2. Tốc Độ Cao: Tốc độ tối đa lên đến 1920 mm/s, giúp tăng năng suất và hiệu quả làm việc.
3. Khả Năng Tải Trọng Lớn: Robot có thể mang theo trọng lượng tối đa từ 30 kg (ngang) và 8 kg (dọc), phù hợp với nhiều loại công việc và ứng dụng công nghiệp khác nhau.
4. Lực Đẩy Mạnh Mẽ: Với lực đẩy định mức từ 218 N đến 1388 N, Robot GCH12 có khả năng thực hiện các tác vụ đòi hỏi lực đẩy cao và độ chính xác.

III. Đặc điểm sản phẩm:

 Robot Đơn Trục GCH12 Toyo Robot cung cấp ba loại mô đun chính: mô đun driver vít, mô đun driver dây đai và mô đun dòng không bụi. Các mô đun này dễ dàng lắp ráp và sử dụng ngay, phục vụ cho các ứng dụng dịch chuyển ngang và dọc. Hệ thống mô đun bàn trượt có thể lắp theo kiểu đa trục, đáp ứng nhu cầu độ chính xác cao và tải trọng lớn trong các ứng dụng tự động hóa.

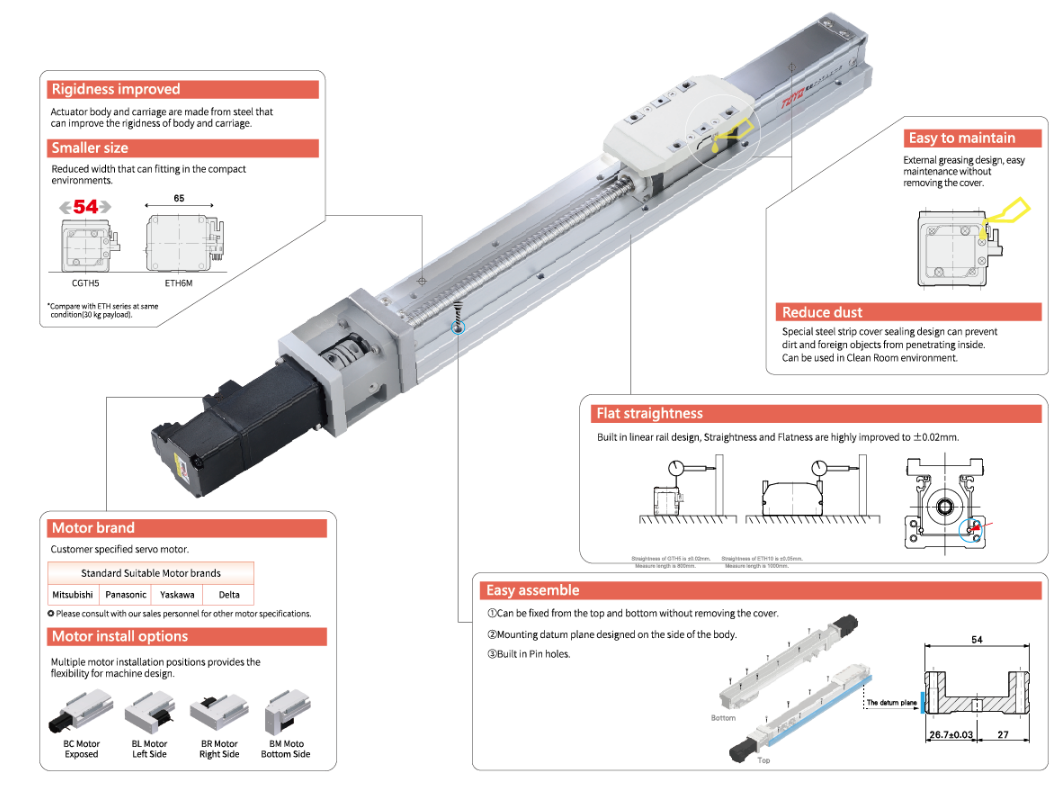

1. Dòng mô đun vít

• Độ chính xác cao/tính ổn định cao: Mô đun driver vít đạt độ chính xác cao và đảm bảo ổn định chuyển động, giúp kéo dài tuổi thọ và đảm bảo chất lượng lắp ráp của vít và đường ray.
• Bảo dưỡng đơn giản: Thiết kế miệng tra dầu được cấp bằng sáng chế, cho phép bảo dưỡng mà không cần tháo nắp, tiết kiệm thời gian và tiện lợi.

Công nghệ mới

• Dòng G sử dụng thép liền khối, cải thiện độ cứng của đế trượt nhôm.
• Thiết kế đáy thân và bề mặt tham chiếu tiêu chuẩn với lỗ pin tiêu chuẩn giúp rút ngắn thời gian lắp ráp và đạt hiệu quả cao nhất.

Cách sử dụng

• Ứng dụng trong các lĩnh vực tự động hóa như định vị công việc, kẹp gắp, vận chuyển, và lắp ráp phụ kiện điện tử.

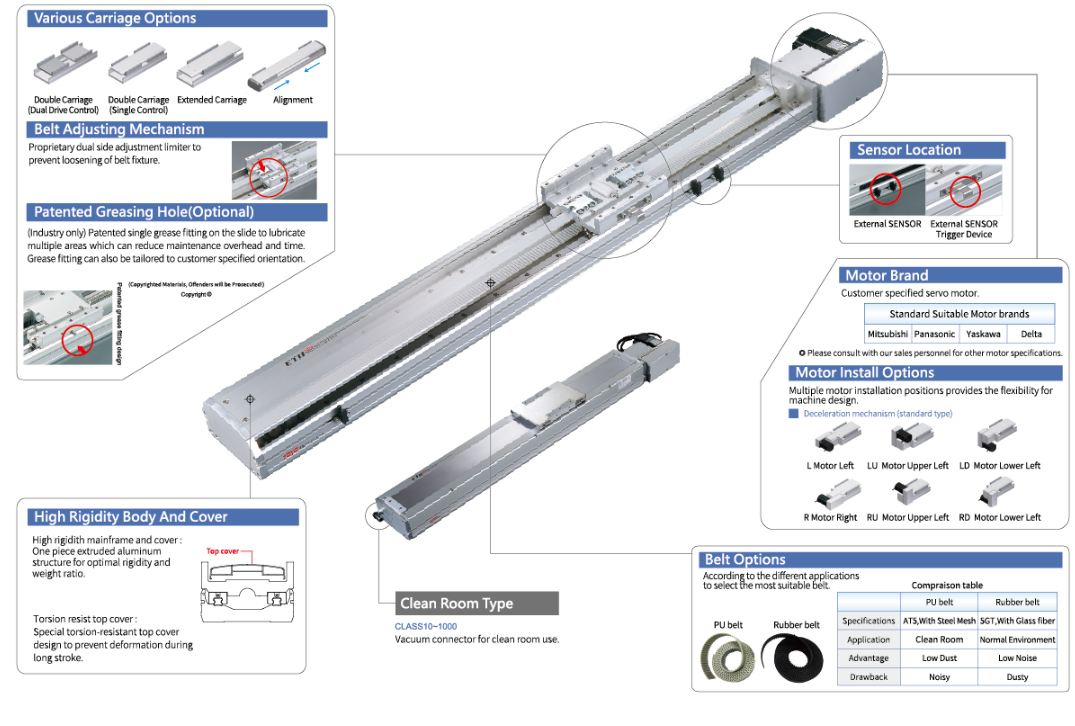

2. Dòng mô đun dây đai

Thông số kỹ thuật đặc sắc

• Bàn xoáy đai tiêu chuẩn Châu Âu với độ chính xác cao, phù hợp cho các sản phẩm lớn, kết hợp hoàn hảo giữa hành trình dài và tải trọng cao.
• Kết cấu đùn nhôm với thiết kế bên trong bằng ray cuộn, dây đai và ròng rọc giúp tiết kiệm chi phí và thời gian lắp ráp.

Cách sử dụng

• Dùng cho vận chuyển, phun keo, và các công việc đòi hỏi hành trình dài và tốc độ cao.

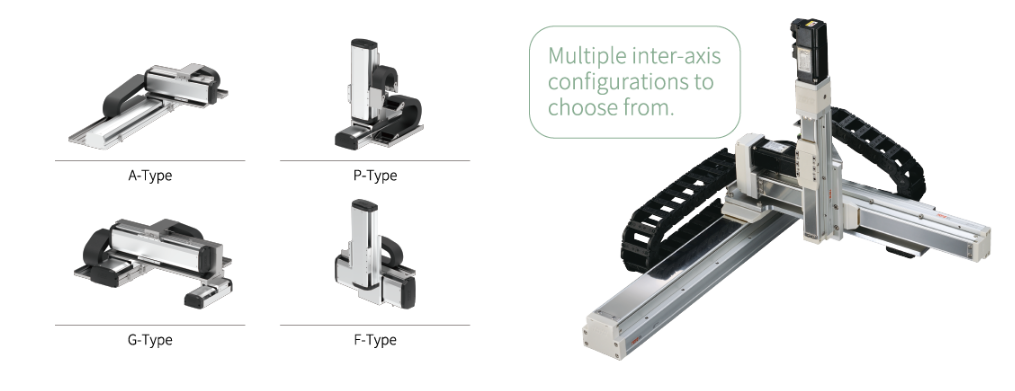

3. Mô đun dòng trực giao

Chức năng đặc sắc

• Kết hợp nhiều loại tổ hợp và tần suất sử dụng cao của bàn trượt đơn trục để thực hiện các động tác hình cung tròn và bù linh kiện.

Cách sử dụng

• Ứng dụng trong thiết bị điểm bôi keo, kiểm tra linh kiện điện tử, và thiết bị hàn.

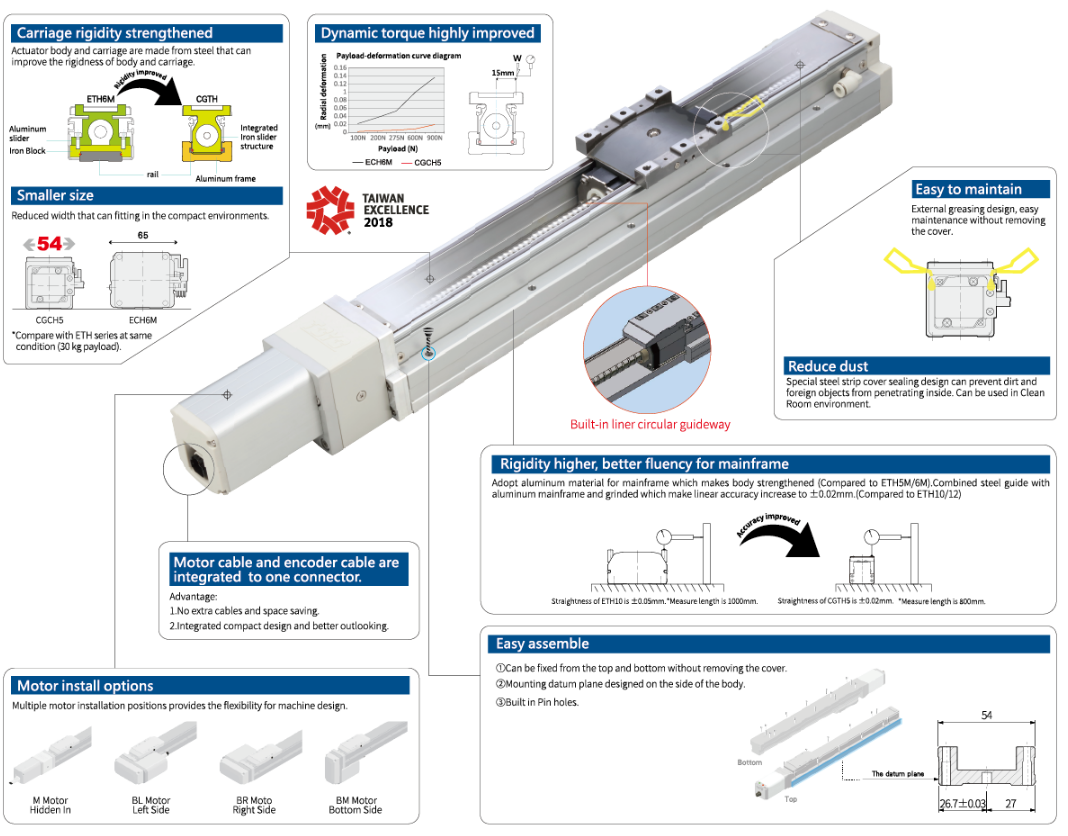

4. Mô đun dòng không bụi

Chức năng đặc sắc

• Đạt chứng nhận SGS, phù hợp cho môi trường Class 10.
• Thiết kế khép kín ngăn chặn dị vật xâm nhập và có vòi hút để hút particle.

Cách sử dụng

• Dùng trong tự động hóa sản xuất như định vị, gắp, vận chuyển trong phòng vệ sinh và ngành bán dẫn công nghệ cao.
