Linear Từ LNF2-30

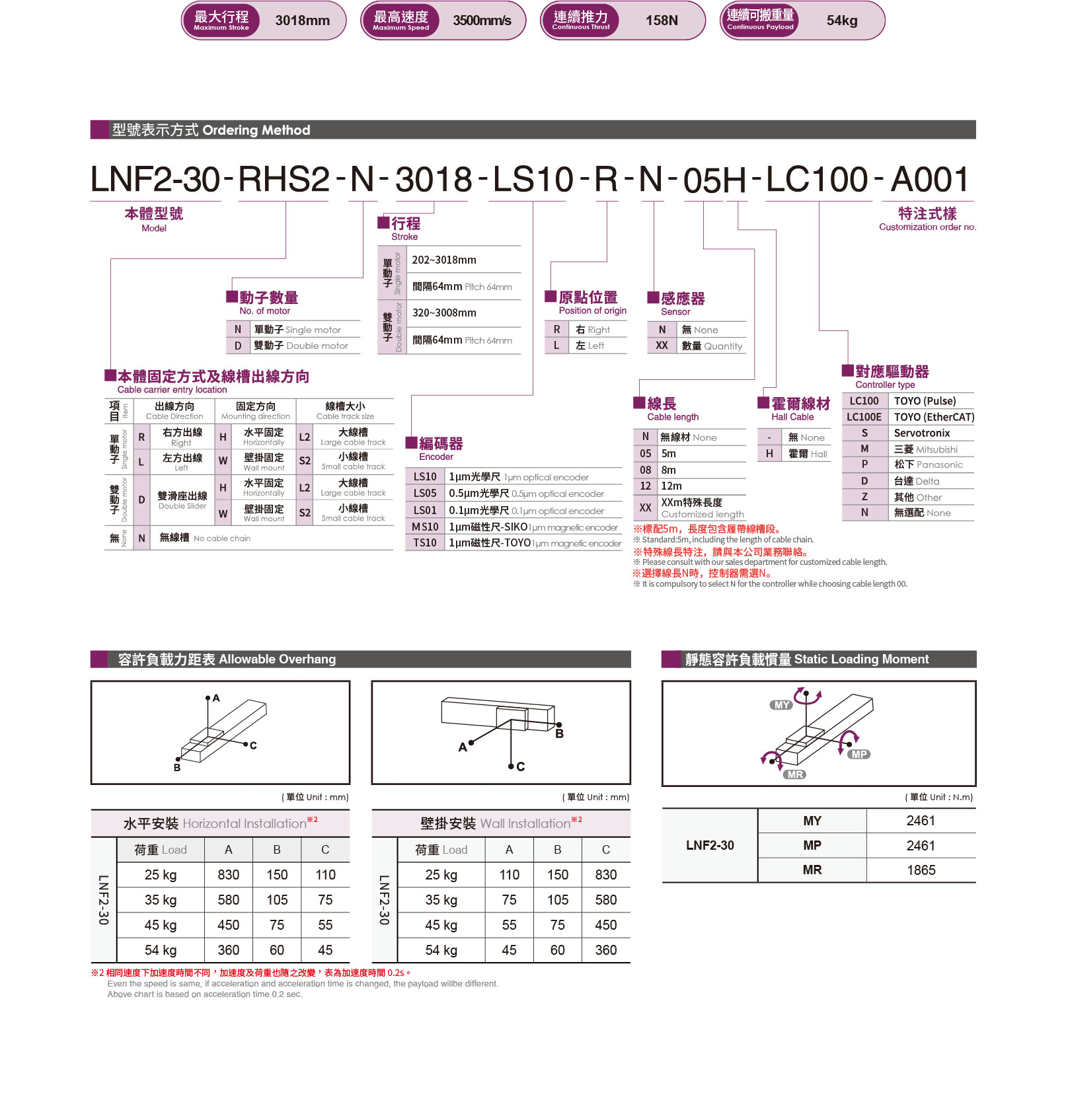

I. Thông Số Kỹ Thuật: Robot Đơn Trục Linear Từ LNF2-30 Toyorobot

• Độ Chính Xác Lặp Lại Vị Trí: ±0.002 mm
• Lực Đẩy Tối Đa: 713 N
• Lực Đẩy Liên Tục: 158 N
• Trọng Lượng Có Thể Mang Liên Tục: 54 kg
• Hành Trình Tiêu Chuẩn:

           Mover đơn: 202-3018/64 khe (mm)

           Stator kép: 320-3008/64 khe (mm)

• Tốc Độ Tối Đa: 3500 mm/s

Lưu ý: Trọng lượng có thể mang liên tục được đo ở tốc độ 1 m/s với gia tốc tối đa 5 m/s² trong hành trình cố định hai chiều, có thể thay đổi tùy theo điều kiện cụ thể.

II. Đặc điểm sản phẩm: Robot Đơn Trục Linear Từ LNF2-30 Toyorobot

Mô đun mô tơ tuyến tính TOYO thỏa mãn nhu cầu hành trình dài, tốc độ cao, độ chính xác cao. Thông qua việc mang tải nhiều loại gá cụ tiên tiến, có thể thực hiện các ứng dụng với nhiều mục đích sử dụng như chốt cắm, lắp ráp, vận chuyển, khóa vít của các linh kiện điện tử hoặc linh kiện máy.

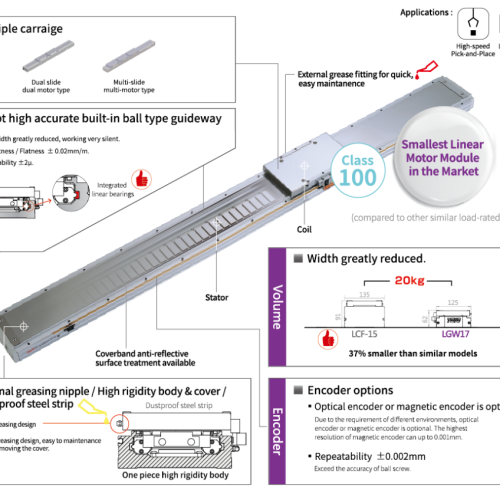

1. Mô Đun Bàn Trượt

• Cấu Trúc Nam Châm Phẳng: Nam châm (stator) là dạng tấm phẳng, trong khi mover (cuộn dây) được xếp chồng bằng các tấm thép silicon, tạo lực xếp chồng qua dòng điện.
• Tải Trọng Cao: Thiết kế cuộn dây mật độ cao tối đa có thể đạt 120 kg, lý tưởng cho scan kiểm tra trực quan, in lưới và phun keo trên diện tích lớn.
• Công Nghệ Mới:

          Thể Tích Thu Nhỏ: Thân kiểu đùn nhôm với công nghệ ray trượt mài nâng cao độ chính xác, độ cứng kết cấu, giảm tiếng ồn và giảm 40% thể tích so với sản phẩm có cùng lực đẩy.

          Nâng Cao Tính Tản Nhiệt: Tăng cường độ bao phủ mover và đế trượt, thiết kế răng cưa gia tăng diện tích tản nhiệt, giúp giảm nhiệt độ mover khoảng 1.5%.

          Cấu Tạo Khép Kín: Ngăn chặn tiếp xúc giữa bên ngoài và bên trong, duy trì tính linh hoạt của mover. Có thể chọn đầu nối áp suất âm và phụ kiện không chứa bụi để sử dụng trong phòng vô trùng.

2. Mô Tơ Tuyến Tính Không Lõi Sắt Hình U

• Nhỏ Gọn và Tốc Độ Ổn Định: Nam châm (stator) hình chữ U, cuộn dây cố định bằng keo nhựa/epoxy, phù hợp cho các ứng dụng bán dẫn, kiểm tra quang học, công trình quang điện, và định vị chính xác.
• Ray Trượt Tĩnh Âm THK: Giảm tiếng ồn khi chuyển động, nâng cao độ êm ái khi vận hành, tuổi thọ và hiệu quả bôi trơn, lý tưởng cho ngành công nghệ cao đòi hỏi tốc độ cao, yên tĩnh và ít phát bụi.
• Cấu Tạo Tản Nhiệt Hiệu Quả: Tích hợp cảm biến Hall, cảm biến nhiệt độ nhiệt điện trở bên trong mô tơ giúp đo nhiệt độ thực tế trong mô tơ, tránh hỏng hóc do quá nhiệt.

      3. Mô Tơ Tuyến Tính Kiểu Thanh Trục

• Thiết Kế Thanh Tròn Không Lõi Sắt: Nam châm (stator) hình thanh tròn, độ chính xác cao và giá cả phải chăng, trọng lượng nhẹ và mô men xoắn thấp, phù hợp cho hành trình dài.
• Ray Trượt Tĩnh Âm THK: Giảm tiếng ồn, nâng cao độ êm ái, tuổi thọ và hiệu quả bôi trơn, thích hợp cho ngành công nghệ cao yêu cầu tốc độ cao, yên tĩnh và ít phát bụi.
• Cấu Tạo Tản Nhiệt Hiệu Quả: Cảm biến Hall và nhiệt điện trở tích hợp giúp kiểm soát nhiệt độ và tránh quá nhiệt, nâng cao độ bền và hiệu quả sản xuất.

Robot Đơn Trục Linear Từ LNF2-30 TOYO Robot là lựa chọn hoàn hảo cho các doanh nghiệp tìm kiếm giải pháp tự động hóa hiện đại với hiệu suất vượt trội và độ tin cậy cao. Với các tính năng và công nghệ tiên tiến, sản phẩm này đáp ứng và vượt qua kỳ vọng của người dùng trong các ứng dụng công nghiệp đa dạng.
