Đa Trục XYTH760-P
Robot Đa Trục XYTH760-P
Trục X
- Độ chính xác lặp lại vị trí: ±0.005 mm
- Đạo trình vít: 20 mm
- Tốc độ tối đa: 1000 mm/sec
Trục Z (ETH14)
- Độ chính xác lặp lại vị trí: ±0.005 mm
- Đạo trình vít: 10 mm
- Tốc độ tối đa: 500 mm/sec
Đa Trục XYTH760-P là một giải pháp tiên tiến cho các ứng dụng tự động hóa công nghiệp, cung cấp độ chính xác và hiệu suất cao. Với khả năng vận hành linh hoạt và thiết kế chắc chắn, sản phẩm này đảm bảo hoạt động ổn định và đáng tin cậy trong mọi môi trường công nghiệp.

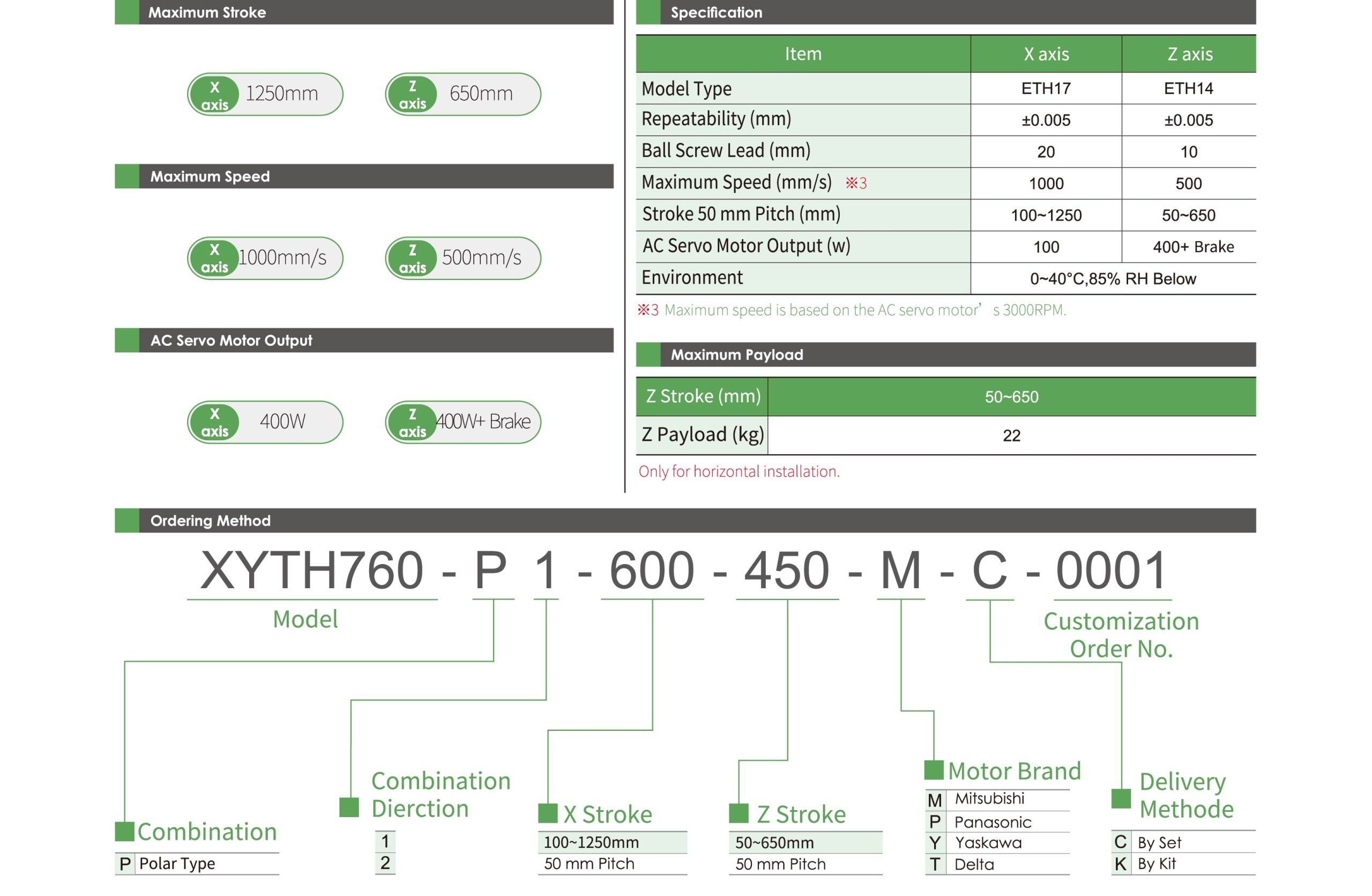

I. Thông Số Kỹ Thuật:
Trục X
- Độ chính xác lặp lại vị trí: ±0.005 mm
- Đạo trình vít: 20 mm
- Tốc độ tối đa: 1000 mm/sec
- Hành trình tiêu chuẩn: 100-1250 mm (tăng theo khoảng 50 mm)
- AC Servo Output: 400 W
Trục Z (ETH14)
- Độ chính xác lặp lại vị trí: ±0.005 mm
- Đạo trình vít: 10 mm
- Tốc độ tối đa: 500 mm/sec
- Hành trình tiêu chuẩn: 50-500 mm (tăng theo khoảng 50 mm)
- AC Servo Output: 400 W + Phanh
Lưu Ý
- Tốc độ tối đa dựa trên tốc độ quay tối đa của servo motor là 3000 RPM.
II. Ưu Điểm Nổi Bật:
- Độ Chính Xác Cao: Cả hai trục X và Z đều có độ chính xác lặp lại vị trí ±0.005 mm, đảm bảo thực hiện các tác vụ với độ tin cậy cao và độ chính xác tuyệt đối.
- Tốc Độ Linh Hoạt: Trục X có tốc độ tối đa 1000 mm/sec và trục Z có tốc độ tối đa 500 mm/sec, phù hợp với nhiều loại công việc khác nhau từ dịch chuyển nhanh đến thao tác chính xác.
- Khả Năng Linh Hoạt: Hành trình tiêu chuẩn có thể tùy chỉnh theo nhu cầu cụ thể của từng ứng dụng, từ 100 mm đến 1250 mm cho trục X và từ 50 mm đến 500 mm cho trục Z.
- Dung Lượng Mô Tơ Servo AC: Trục X sử dụng mô tơ servo AC 400 W và trục Z sử dụng mô tơ servo AC 400 W với phanh, cung cấp sức mạnh và độ bền cao cho hệ thống.
III. Đặc điểm sản phẩm:
Robot Đa Trục XYTH760-P Toyo Robot cung cấp ba loại mô đun chính: mô đun driver vít, mô đun driver dây đai và mô đun dòng không bụi. Các mô đun này dễ dàng lắp ráp và sử dụng ngay, phục vụ cho các ứng dụng dịch chuyển ngang và dọc. Hệ thống mô đun bàn trượt có thể lắp theo kiểu đa trục, đáp ứng nhu cầu độ chính xác cao và tải trọng lớn trong các ứng dụng tự động hóa.

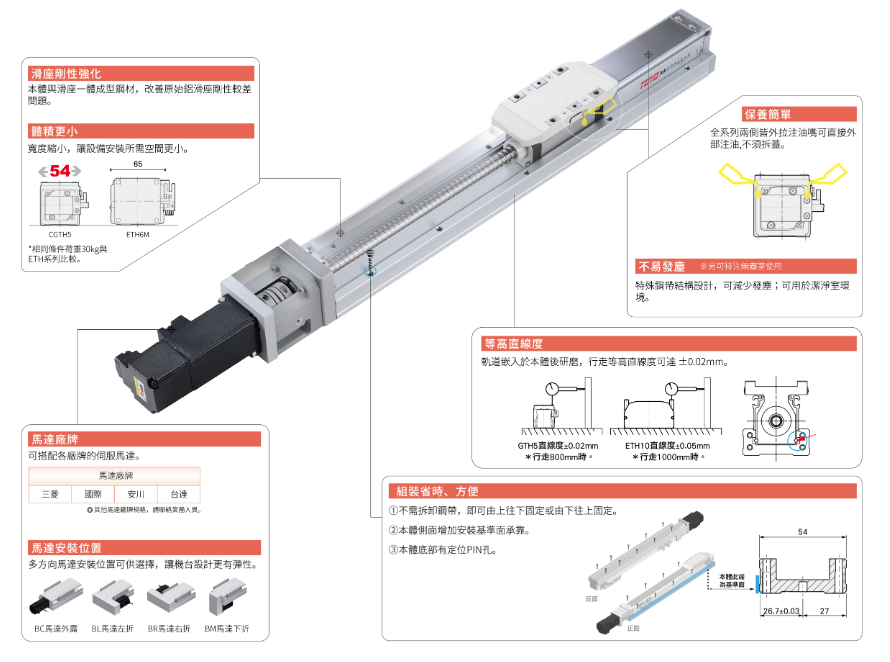

- Dòng mô đun vít
- Độ chính xác cao/tính ổn định cao: Mô đun driver vít đạt độ chính xác cao và đảm bảo ổn định chuyển động, giúp kéo dài tuổi thọ và đảm bảo chất lượng lắp ráp của vít và đường ray.
- Bảo dưỡng đơn giản: Thiết kế miệng tra dầu được cấp bằng sáng chế, cho phép bảo dưỡng mà không cần tháo nắp, tiết kiệm thời gian và tiện lợi.
Công nghệ mới
- Dòng G sử dụng thép liền khối, cải thiện độ cứng của đế trượt nhôm.
- Thiết kế đáy thân và bề mặt tham chiếu tiêu chuẩn với lỗ pin tiêu chuẩn giúp rút ngắn thời gian lắp ráp và đạt hiệu quả cao nhất.
Cách sử dụng
- Ứng dụng trong các lĩnh vực tự động hóa như định vị công việc, kẹp gắp, vận chuyển, và lắp ráp phụ kiện điện tử.
- Dòng mô đun dây đai
Thông số kỹ thuật đặc sắc
- Bàn xoáy đai tiêu chuẩn Châu Âu với độ chính xác cao, phù hợp cho các sản phẩm lớn, kết hợp hoàn hảo giữa hành trình dài và tải trọng cao.
- Kết cấu đùn nhôm với thiết kế bên trong bằng ray cuộn, dây đai và ròng rọc giúp tiết kiệm chi phí và thời gian lắp ráp.
Cách sử dụng
- Dùng cho vận chuyển, phun keo, và các công việc đòi hỏi hành trình dài và tốc độ cao.

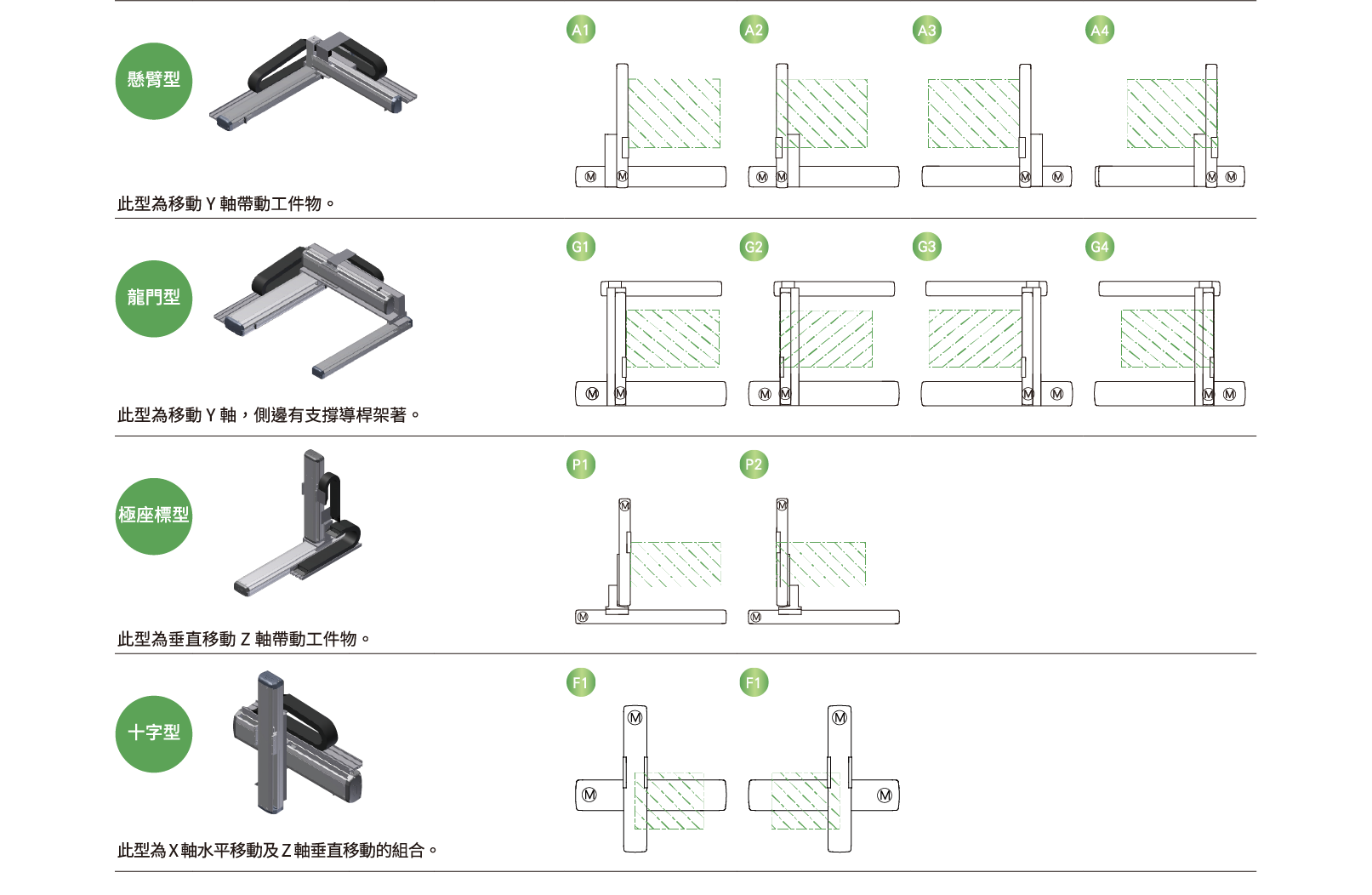

- Mô đun dòng trực giao
Chức năng đặc sắc
- Kết hợp nhiều loại tổ hợp và tần suất sử dụng cao của bàn trượt đơn trục để thực hiện các động tác hình cung tròn và bù linh kiện.
Cách sử dụng
- Ứng dụng trong thiết bị điểm bôi keo, kiểm tra linh kiện điện tử, và thiết bị hàn.
- Mô đun dòng không bụi
Chức năng đặc sắc
- Đạt chứng nhận SGS, phù hợp cho môi trường Class 10.
- Thiết kế khép kín ngăn chặn dị vật xâm nhập và có vòi hút để hút particle.
Cách sử dụng
- Dùng trong tự động hóa sản xuất như định vị, gắp, vận chuyển trong phòng vệ sinh và ngành bán dẫn công nghệ cao.
